方形搖擺篩
作者富皓機械設備 瀏覽次數：
方形搖擺篩結構原理： 設計合理、操作簡單、效率高、使用壽命長
方形搖擺篩又稱往復篩，具有高精度大產量的高效篩分設備；傳動方式為仿人工式,運動軌跡為向前向左右畫橢圓形軌跡,使物料貼近網面,在篩網上面采用橢圓曲線運動，驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。使物料在篩面上停留時間長久，從而達到有效篩分。篩機起動后，篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。

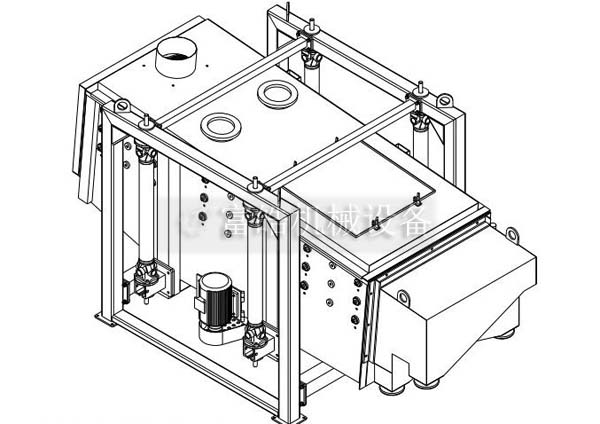

方形搖擺篩結構圖：
篩面一般為水平或微傾斜布置（傾斜角度為0°~5°）。
適用行業：水泥、化肥、造紙或食品等行業,適合各種與顆粒、粉粒有關行業的干、濕式篩分。該篩機篩分量大，篩分精度高，可以多層次篩分和分級，以及物料的分級和除雜。
技術參數：
|
型號
|
有效面積（㎡）
|
馬達功率
|
篩面傾角（°）
|
篩面層數
|
回轉頻次（r/min）
|
篩箱行程
|
|
FYS-1030
|
3
|
3
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYS-1036
|
3.6
|
3
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYS-1230
|
3.6
|
4
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYS-1236
|
4.32
|
4
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYS-1530
|
4.5
|
5.5
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYS-1536
|
5.4
|
5.5
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYS-1830
|
5.4
|
7.5
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYS-1836
|
6.48
|
7.5
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYS-2030
|
6
|
7.5
|
5-8
|
1-5
|
180-260
|
25-60
|
|
FYS-2036
|
7.2
|
7.5
|
5-8
|
1-5
|
180-260
|
25-60
|

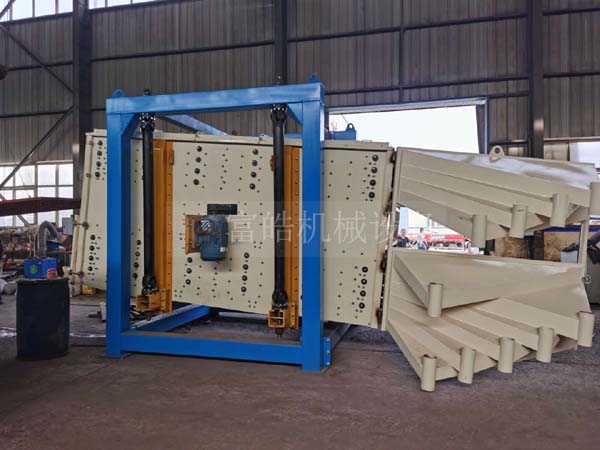

方形搖擺篩車間圖：
